高温灰塑UPVC工业化工阀门电动电动承插焊球阀用于水和农业行业
应用：一般
介质温度：高温
动力：气动
介质：酸
端口尺寸：DN15-100
结构：球
产品名称：电动法兰球阀
颜色：灰色
连接方式：承插焊
标准：ANSI BS DIN JIS
工作压力：1.0-1.6Mpa（10-25bar）
品牌：kxpv
适用介质：化工
机身材质：UPVC
保修期：12 个月
包装：标准纸箱
?

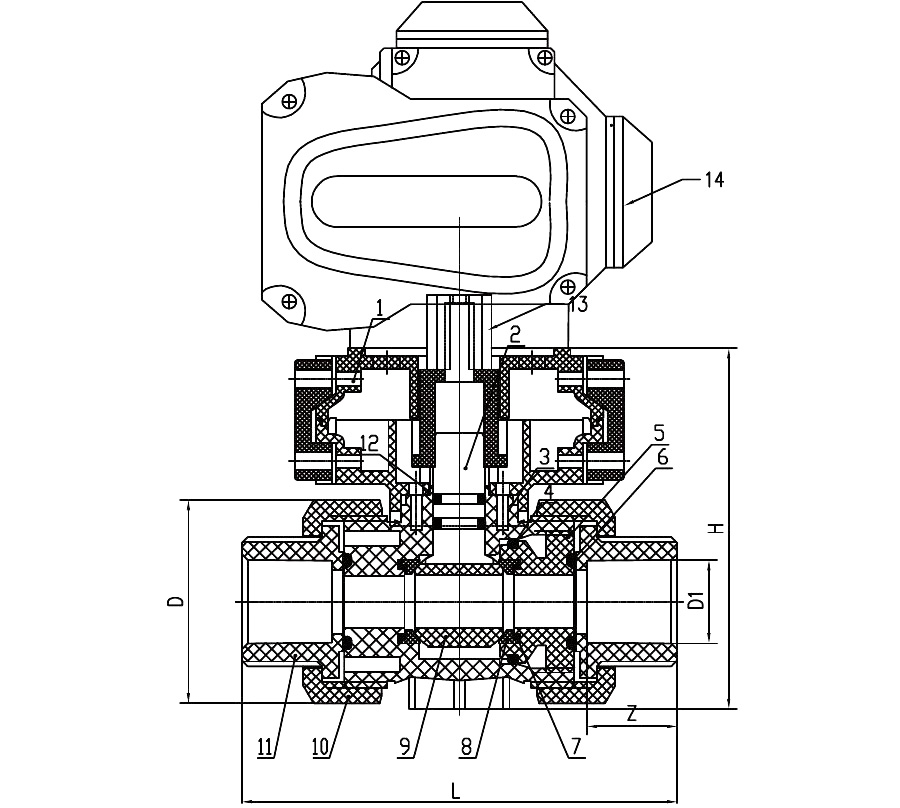

| 零件材质表 |
|
序号 |
名称 |
材质 |
数量 |
|
1 |
电 / 气动头支架 |
合金料 |
1 |
|
2 |
阀杆 |
CPVC |
1 |
|
3 |
阀体 |
CPVC |
2 |
|
4 |
密密封座 O 型圈 1 |
FPM |
1 |
|
5 |
密封座 |
CPVC |
1 |
|
6 |
密封座 O 型圈 2 |
FPM |
2 |
|
7 |
密封座 O 型圈 3 |
FPM |
2 |
|
8 |
密封四氟（球密封）B |
PTFE |
2 |
|
9 |
球体 |
CPVC |
1 |
|
10 |
压帽 |
CPVC |
2 |
|
11 |
由任接头 |
CPVC |
2 |
|
12 |
阀杆 O 型圈 |
FPM |
2 |
|
13 |
阀杆连接件 |
合金料 |
1 |
|
14 |
电动头 |
合金 |
1 |
?
| 外形尺寸表 |
?
|
规格DN |
D |
D1 |
L |
Z |
H |
|
15 |
50 |
20 |
110 |
20.3 |
87.8 |
|
20 |
58 |
25 |
126 |
24 |
97.5 |
|
25 |
70 |
32 |
140 |
26.8 |
106.6 |
|
32 |
85 |
40 |
160 |
30 |
123.5 |
|
40 |
98 |
50 |
170 |
32 |
138.5 |
|
50 |
124 |
63 |
190 |
37 |
163.5 |
|
65 |
135 |
75 |
230 |
44 |
191 |
|
80 |
158 |
90 |
280 |
51 |
222.5 |
|
100 |
192 |
110 |
340 |
61 |
261.5 |
?
?
?
